PROCIDA HYBRID CH

Descrizione
Dati Tecnici
Documentazione

CARATTERISTICHE TECNICHE

Idoneo per impianti di riscaldamento e temperature di mandata secondario fino a 70°C

(1) In condizioni climatiche medie, bassa temperatura, secondo regolamento UE 811/2013, EN 14825.

I sistemi ibridi PROCIDA HYBRID CH prevedono:

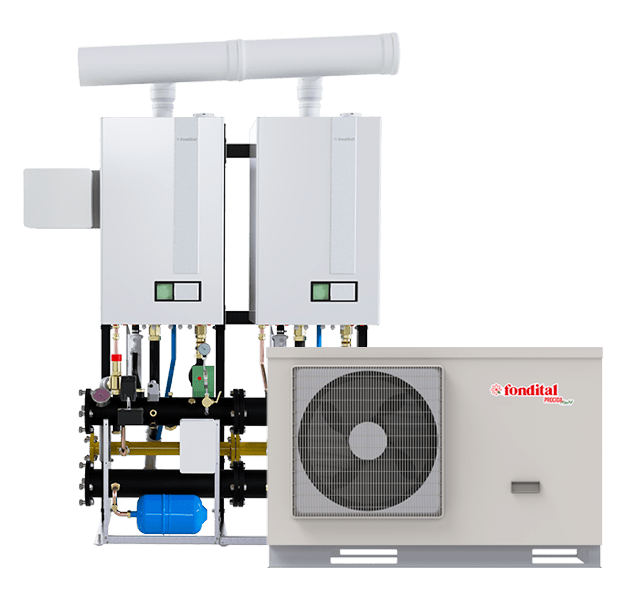

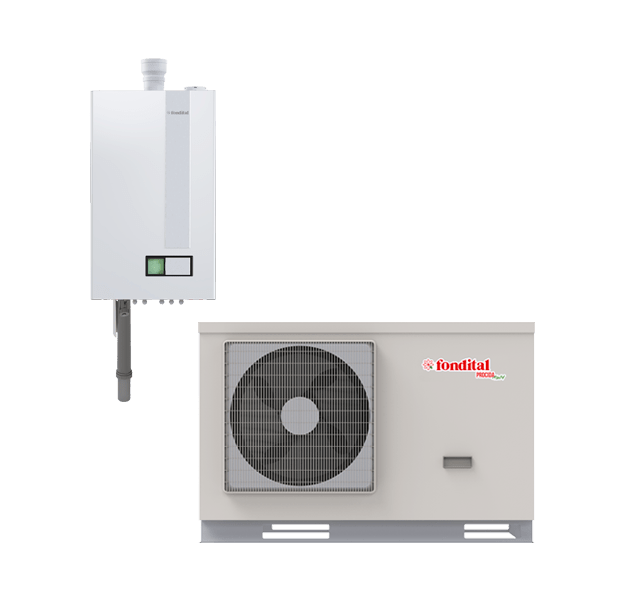

generatori a condensazione singoli o modulari per potenze da 41,5 kW a 297 kW (50-30°C)
pompe di calore da 12/14/16 kW in configurazione singola o fino a 4 unità, per potenze fino a 62 kW (A 7°C / W 35°C)

Dati tecnici caldaia per abbinamento

Modelli	Alimentazione	Portata termica nominale [kW]	Moduli Nr (nr x [modello])	Dimensioni L x H x P [mm]	Peso lordo [Kg]
ITACA CH KR 45	METANO PROPANO	40,0	-	500 x 834 x 510	71,0
ITACA CH KR 60	METANO PROPANO	60,0	-	500 x 834 x 510	75,5
ITACA CH KR 85	METANO PROPANO	81,0	-	500 x 834 x 510	100,0
ITACA CH KR 115	METANO PROPANO	115,0	-	500x883x689	112,0
ITACA CH KR 150	METANO PROPANO	140,0	-	500 x 883 x 689	133,5
ITACA CH KR MODULO 170	METANO	162	2 (2 x 85)	1286 x 2075 x 728	291
ITACA CH KR MODULO 205	METANO	196	2 (1 x 85 + 1 x 115)	1286 x 2095 x 745	301
ITACA CH KR MODULO 240	METANO	230	2 (2 x 115)	1286 x 2095 x 745	311
ITACA CH KR MODULO 300	METANO	280	2 (2 x 150)	1286 x 2095 x 745	354

Dati tecnici pompa di calore

Modelli	Alimentazione	Gas refrigerante	Capacità nominale in riscaldamento T acqua 35°C [kW] (1)	Capacità nominale in riscaldamento T acqua 55°C [kW] (1)
X12	Monofase	R32	12,0	11,04
X14	Monofase	R32	14,0	12,88
X16	Monofase	R32	15,5	14,26
T14	Trifase	R32	14,0	12,88
T16	Trifase	R32	15,5	14,26

(1) T aria esterna 7°C bulbo secco / 6°C bulbo umido
T acqua ingresso / T acqua uscita: 30 / 35 °C - T acqua ingresso / T acqua uscita: 50 / 55 °C - Secondo EN 14511
(2) Secondo EN 14825

Dati tecnici bollitore per abbinamento

Modelli	Dispersione [W]	Volume utile [l]	D x H [mm]	Peso a vuoto [Kg]
50 PU	34	57	380 x 935	29
100 PU	50	123	510 x 1095	39
300 PU (*)	82	277	600 x 1560	59
500 PU (*)	114	473	700 x 1855	99
50 PU E	26	50	410 x 890	19,5
100 PU E	40	96	510 x 895	37,5

Classi efficienza energetica sistema Ibrido

Modelli	Efficienza energetica stagionale sistema - ηs (1) Bassa T (2) [%]	Efficienza energetica stagionale sistema - ηs (1) Media T (2) [%]	Pn totale generatori a condensazione [kW]	Pn totale pompe di calore [kW]	Rapporto: Pn totale pompa di calore/ Pn totale generatore a condensazione [kW/kW]
45/1-X12	154	116	38,5	12	0,3
45/1-X14	149	116	38,5	14	0,4
45/1-X16	149	118	38,5	15,5	0,4
45/1-T16	149	120	38,5	15,5	0,4
60/1-X14	137	111	58,3	14	0,2
60/1-X16	140	114	58,3	15,5	0,3
60/1-T14	137	112	58,3	14	0,2
60/1-T16	140	116	58,3	15,5	0,3
85/1-X16	130	109	78,5	15,5	0,2
85/1-T16	130	111	78,5	15,5	0,2
115/2-T14	138	112	112	28	0,3
115/2-T16	141	116	112	31	0,3
150/2-T14	131	109	136,3	28	0,2
150/2-T16	135	113	136,3	31	0,2
170(**)/3-T14	140	113	157	42	0,3
170(**)/3-T16	144	117	157	46,5	0,3
205(**)/3-T16	137	114	190,5	46,5	0,2
240(**)/3-T16	132	112	224	46,5	0,2
300(**)/4-T16	135	113	272,6	62	0,2
